混凝土泵
理论输送量:30-40M3/h
出口压力:13Mpa
骨料粒径:≦30(≦20)mm
缸径*行程:Φ160*1000mm
电机功率:45kw
输送管内径:Φ100(Φ80)mm
外形尺寸:4100*1500*1550mm
整机重量:2200kg
理论输送距离:水平 350/400m 垂直 180m

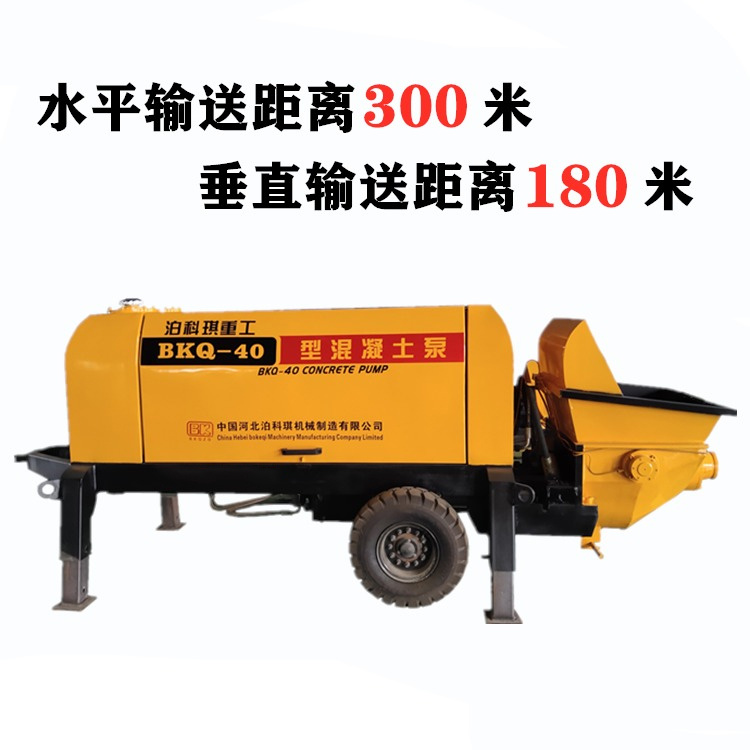

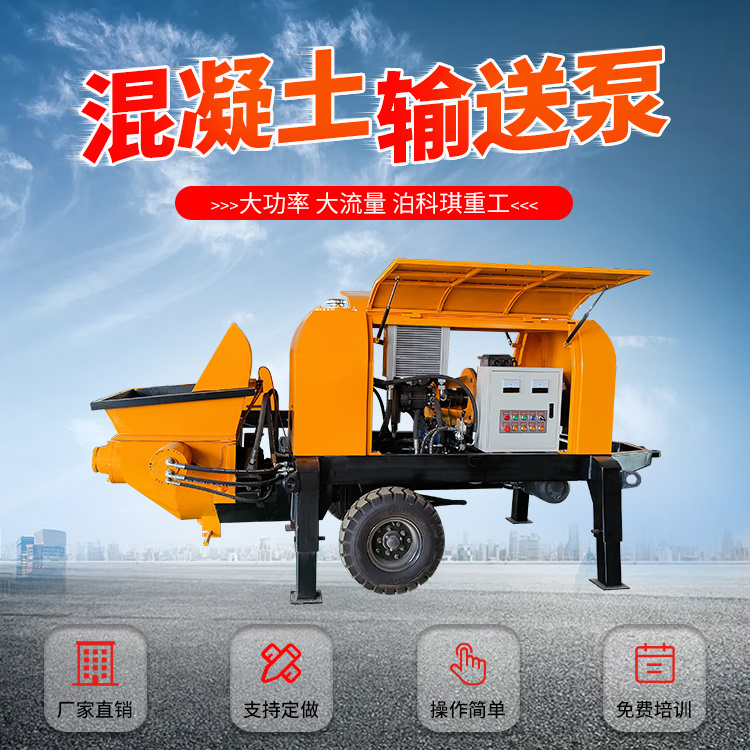

BKQ-40型混凝土泵产品简介:
混凝土输送泵,又名混凝土泵,由泵体和输送管组成。是一种利用压力,将混凝土沿管道连续输送的机械,主要应用于房建、桥梁及隧道施工。主要分为闸板阀混凝土输送泵和S阀混凝土输送泵。再一种就是将泵体装在汽车底盘上,再装备可伸缩或屈折的布料杆,而组成的泵车。
1.吸入率
一泵双回路开式系统:在摆缸换向瞬间,40型混凝土输送泵主油缸是不动的;换向到位后主油缸开始工作,从而保证料缸内混凝土全部输送到基础面。
双回路分开供油系统:混凝土泵两台电机带动两个油泵分别向各自系统供油,在换向瞬间同时工作,在分配油缸摆动不到位的情况下主油缸已经开始推送工作,造成部分混凝土推回到料斗中,造成吸入效率下降。
2.节能
一泵双回路开式系统:不存在能源浪费问题,将电力资源利用到*化,在同等压力、排量的情况下节能10KW;
双回路分开供油系统:只要是混凝土泵电机启动情况下,分管分配油缸的油泵始终工作,且每次都是带载(带压)启动,造成能源浪费和机械磨损。
3.安全
一泵双回路开式系统:在混凝土泵电机停止转动同时,系统失掉压力,给维修不会带来伤害;
双回路分开供油系统:在电机停止转动同时,必须释放系统压力,对系统原理不太清楚的维修工来说十分危险。
搅拌分配阀系统
优化设计的料斗,保证了良好的吸料性,配有不同规格、适用不同物料的格筛,并装有振动器
采用大扭矩液压马达,且系统没有超压自动反转功能,有效保护液压马达,并能自动消除卡现象。
搅拌器,高耐磨、大叶片搅拌,混凝土不宜沉淀离析,有利于吸料。
S管摆阀,具有流通畅通,阻力小的特性,磨损面采用高耐磨材料堆焊,传动部位采用镀烙耐磨,避免了同类产品高层输送时料斗变形及S
阀断轴现象,安装采用支承与密封隔离结构,提高了使用寿命。
混凝土泵产品配置:
一、液压系统
全新的液控换向技术的应用使得泵送工作更加可靠,液压系统故障率更低;配置液控系统特制阀,大通流量低能耗并且冲击小,延长使用寿命。
二、动力系统
电机细石泵采用河北电机、西门子贝得电机,柴油机细石泵采用低能耗高效率的玉柴牌。
三、主油泵
混凝土泵采用恒功率变量柱塞泵,恒功率控制有效防止电机、柴油机过载,比常规齿轮泵承受更高的压力和负载。
四、散热系统
采用风冷或水冷双冷却系统,不仅适用于高温气候,而且适用于严寒气候,有效控制液压系统油温,保障了设备运行的安全可靠性。
五、电控系统
主要电器采用施耐德,LS牌。
六、料斗装置
加大料斗容积加上栅栏配备振动电机,满足泵送细石混凝土的要求。
七、S管阀
混凝土泵S管阀采用高锰钢整体铸造成型,易磨损面采用抗磨材料堆焊,具有耐高压与耐磨损双层优点;内腔过渡圆滑,混凝土在内流动畅通,泵送性能进一步提高;花键轴采用合金材料进行特殊表面处理,提高了耐磨性及疲劳强度。
八、眼镜板、切割环
眼镜板、切割环采用硬质合金镶嵌制造,经久耐用。
九、液压管路接头
胶管意大利进口,接头美国伊顿,胶管接头总成由伊顿成套提供。
十、集中润滑系统
混凝土泵由一个柱塞泵将润滑剂注入到主管线中,并通过分配器将润滑剂分配到各润滑点。“点对点”润滑保障关键部件免受磨损。
